对于设计一个高效可靠的液压系统而言，你可曾知晓，其成败的关键首要步骤常常在于准确剖析并且清晰表述执行元件的运动规律，位移与速度循环图恰恰就是您深入洞察运动实质、完善系统性能的核心工具，对不对？

运动规律的图形化表达

液压缸活塞或者液压马达输出轴位置随时间变化的完整轨迹，被位移循环图清晰地描绘出来。在一个完整工作循环里，执行元件从起点到终点再返回的每一个阶段，您要以横轴为时间或者主动件的转角，纵轴为位移，精确绘出。行程大小、快进与工进步长、停留时间等基础运动参数，被这张图直观地反映出来，它是后续所有负载与动力计算的几何基础。

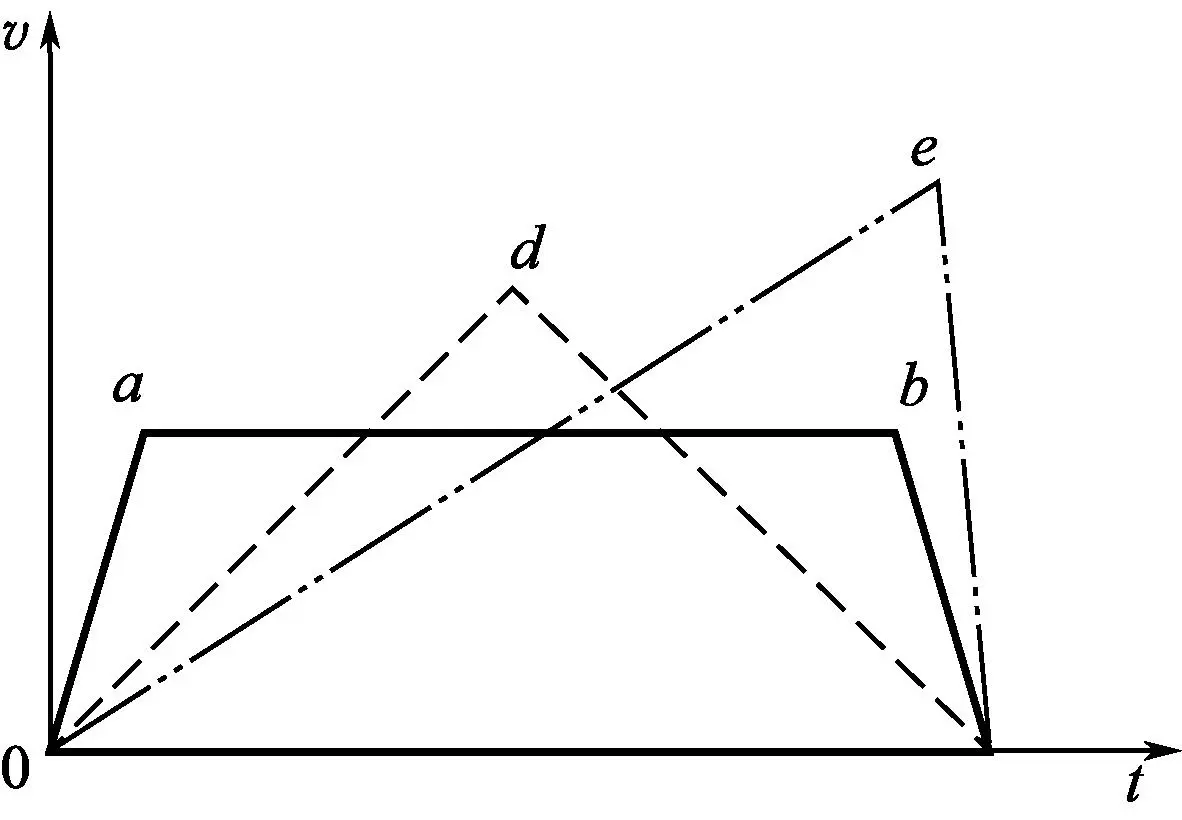

其速度循环图，更进一步地揭示出运动的关乎速度方面的特性，它把执行元件的速度随着时间而发生变化的那种关系予以可视化呈现，从而能够让您在一眼看去的时候，就可以看得出加速阶段、匀速阶段、减速阶段各自的速度值以及持续的时间，在工程领域当中，液压缸的运动速度规律能够被归纳成为几种典型的类型，像是匀速运动、匀加速运动或者是符合特定工艺要求的组合状态情况，精确地绘制v - t图是着手分析惯性负载、开展计算流量需求等相关工作的前提条件。

核心负载类型与计算

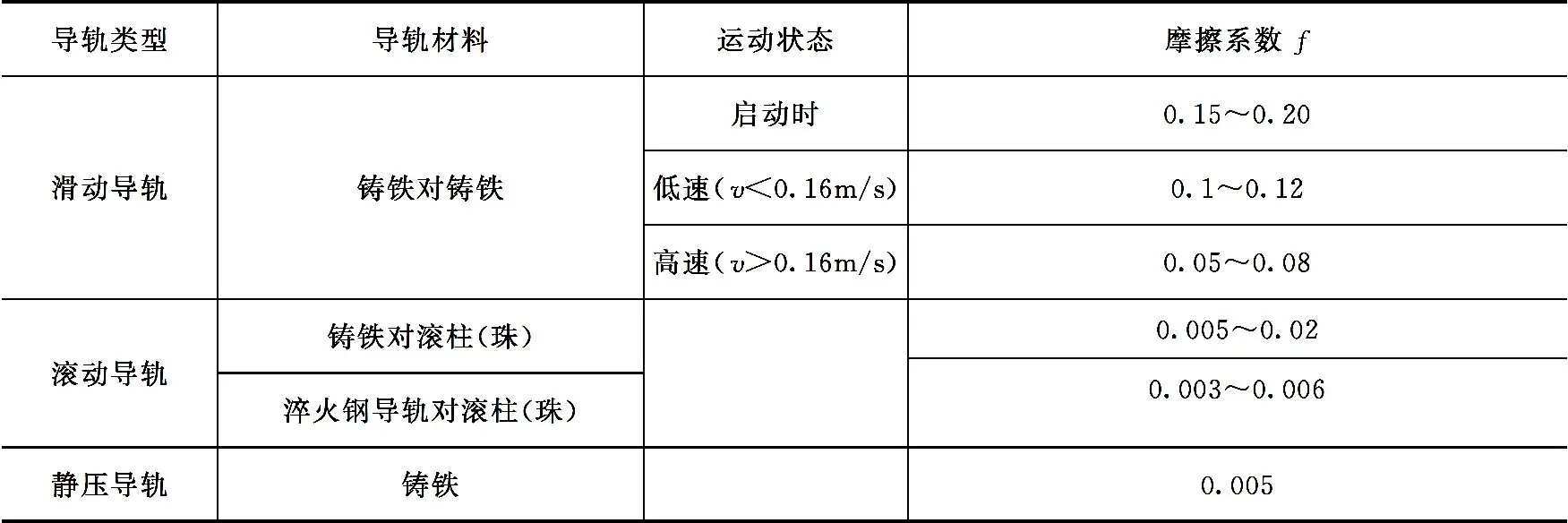

工作机构由液压缸驱动时，所面临的第一类负载乃是导轨摩擦阻力 。其大小直接取决于导轨形式究竟是平导轨 、V形导轨还是滚动导轨 ，以及工作台放置状态到底是水平 、垂直还是倾斜 。您得依据具体结构去查阅手册里的公式 ，代入摩擦系数 、正压力等参数来进行定量计算 ，这属于负载构成里不可忽略的确定性那一部分 。

在系统刚开始设计的时候，除了能够计算出来的摩擦负载以外，密封装置所产生的摩擦阻力，还有运动部件自己重量处于非水平状态时的分力等等，常常很难做到精确地量化。较为务实的一种办法是，引入液压缸的机械效率 ηm，大多数情况下取值是在 0.90 至 0.97 这个范围，依靠总负载力除以机械效率来等效估算这一类型的损耗。只要是某些暂时没办法确定的负载分量，那就能够在初期计算的时候合理地忽略掉，不过要有在后续验算的时候进行复核的步骤。

工作压力与结构参数确定

操作部件的运行压力抉择是一回考量技艺。压力挑得过度高，针对部件的封闭、材料以及体系稳固性的要求便会立刻急剧升高；压力挑得过低，进而会致使气缸直径、马达排放容量过大，致使整个体系架构沉重。您得按照算出来的每一个阶段的最大总体负荷F，依照行业经验数据表格，挑选一个既实惠又靠谱的运行压力起始数值。

依据初选之时的工作压力以及最大负载情况，您能够运用公式初步求取液压缸所具有的缸径D和活塞杆直径d。计算得出的结果一定要向国家标准里面的尺寸系列去进行圆整。圆整完毕之后，请用标准尺寸反过来推导、验算实际所需要的工作压力究竟是不是仍然处于合理的范围之内。这样的一个迭代过程切实保证了理论计算与工程实际状况出现了融为一体的情况。

背压影响与压力完善

往日的工作压力计算，着重是为了克服前行方向的机械总负载。然而在实际的系统当中，执行元件回油腔有着背压的情况，这一部分压力同样得要动力机构去克服。在D、d被确定好了之后，您要给回油背压设定一个恰当的估算数值，比如说0.3至0.8MPa，以此来更精确地计算出执行元件工作腔的真实所需压力。

这一步程序极为关键重要，它致使压力测算从理想模式迈向实际体系，完整的压力详情是您后续挑选泵、阀以及管路通道内径的精准证据根基要素，如果对背压的作用产生怠慢疏忽，就容易有可能致使在实际调整时查找出驱动力缺乏或者速度不平稳，进而造成重新返工以及时间成本的耗用浪费支出。

流量计算与工况图绘制

确定是执行元件的结构尺寸以及速度要求之后，流量计算就顺利达成了。您得分别去计算快进阶段的需求流量，计算工进阶段的需求流量，计算快退阶段的需求流量。尤其是在工进阶段，当运用节流调速时，务须要保证系统能够提供的稳定流量大于流量阀的最小稳定流量qmin，这个数值能够从阀的产品样本当中直接查找得到。

计算得出各阶段的工作压力p与需求流量q过后，将二者的乘积再纳入总效率予以考量，如此便得到了各阶段所需的输入功率P。此刻，您能够着手绘制单个执行元件的工况图，也就是在一个循环周期这个时间段内，绘制p、q、P随着时间t或者位移L变化情况的曲线图。这张图是执行元件对于能量需求的“肖像”。

系统整合与设计指导

系统里有多个液压缸或者马达时，您得把它们的工况图在时间轴那儿进行叠加整合，由此生成整个液压系统的总工况图。这张总图清楚地标明了系统在整个循环之内，压力、流量以及功率需求的峰值点还有变化趋势，一看就明白。

液压泵、驱动电机以及阀组规格的选择，其最直接依据便是系统工况图 流量峰值对泵的额定流量选型起到决定性作用 压力峰值决定了系统额定工作压力的设定 系统工况图还能够揭示功率匹配是否合理 助力您判断选取定量泵、变量泵或者是多泵组合供油方案，哪一种更为节能高效 一张精准的工况图，堪称是通往一个优化且可靠液压系统的路线图。
